Area Scuole Medie – Il progetto -

L’edificio delle Scuole Medie di Monte Compatri si trova su una piccola collina che sovrasta via Alfredo Serranti a fianco dell’area commerciale dove si trova il supermercato Todis.

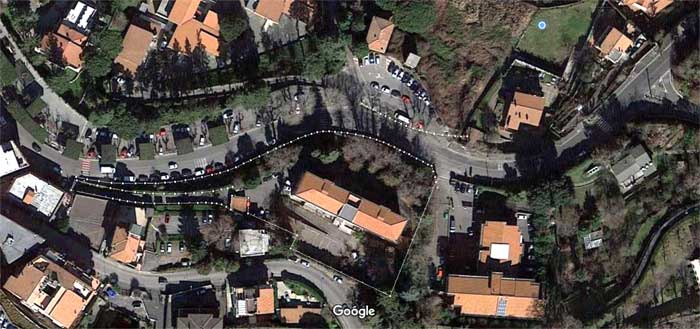

In queste foto da satellite si vede l’area interessata dal progetto. È circoscritta da una linea bianca.
In alto via Alfredo Serranti e a sinistra via Giovanni Felici, strada di accesso alle scuole.

Il progetto

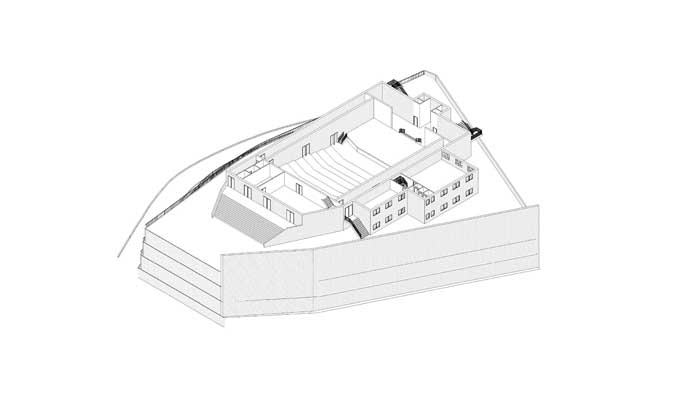

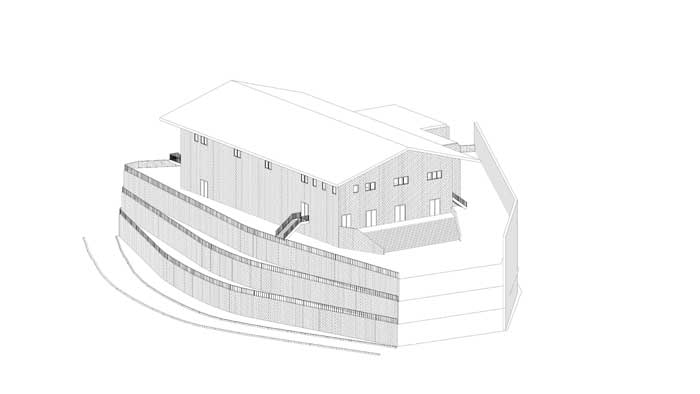

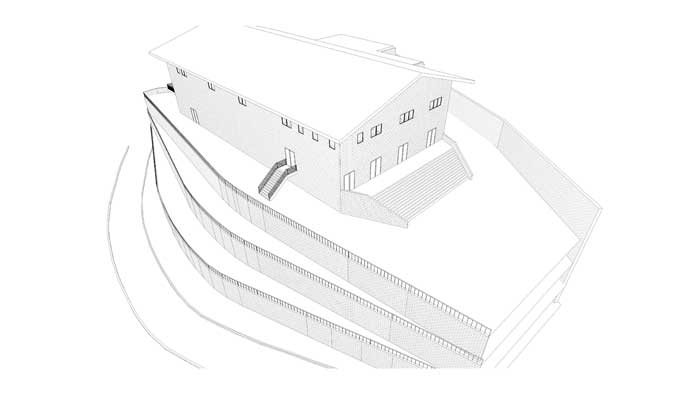

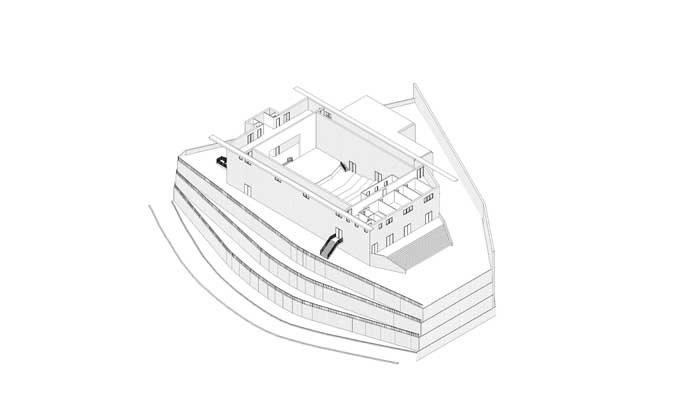

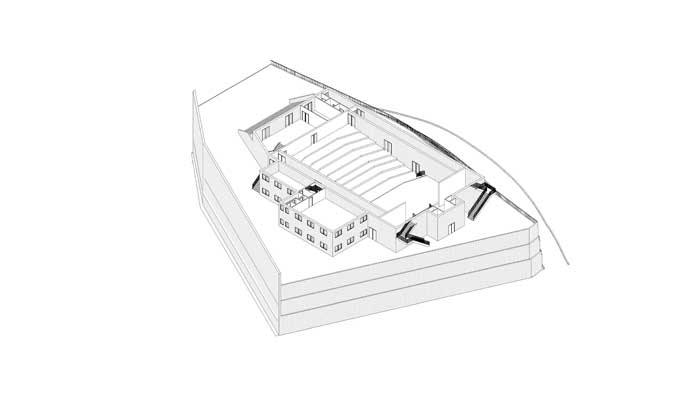

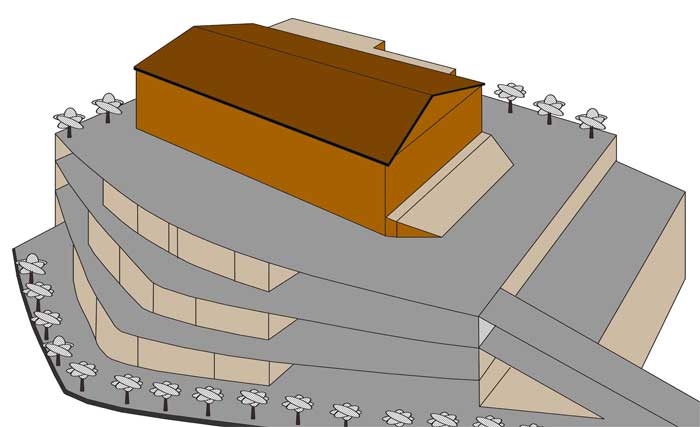

In questa vista prospettica semplificata si nota:

– in alto, l’edificio del Teatro;
– dietro al Teatro, gli edifici che comprendono gli spazi per le associazioni culturali e i grandi spazi per attività collettive: (Coro, Banda, Ludoteca, Laboratori teatrali – cinematografici – musicali – artigianali…)
– in basso, altri tre livelli per i parcheggi delle auto;
– i tre livelli comprendono, sul fronte stradale, una serie di locali da assegnare alle botteghe e ai negozi degli artigiani di Monte Compatri;
– a destra, gli accessi ai parcheggi.

Nella vista dall’alto della figura successiva si possono notare:

– in verde le strutture esistenti:
– in magenta, l’area che comprende tutto il “Villaggio”:
– in celeste, il livello 1 (parcheggio H0)
– in rosso, il livello 2 (parcheggio H3,5)
– in celeste, il livello 3 (parcheggio H7))
– in celeste, il livello 4 (area Teatro e associazioni H10,5)
– con le linee tratteggiate, l’indicazione di sei sezioni verticali.

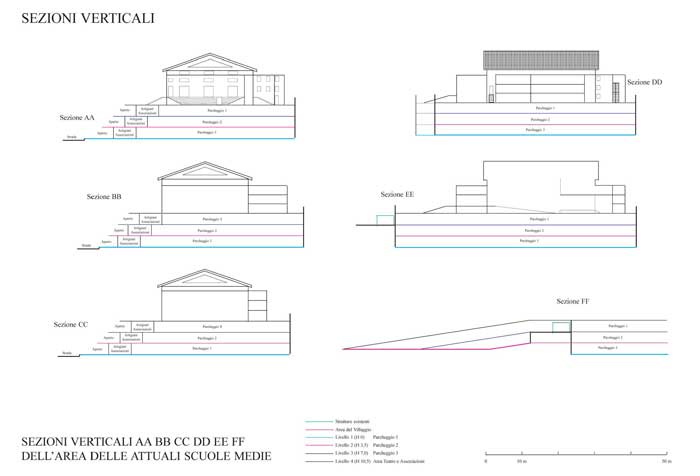

La figura seguente rappresenta le sei sezioni verticali AA – BB – CC – DD – EE – FF

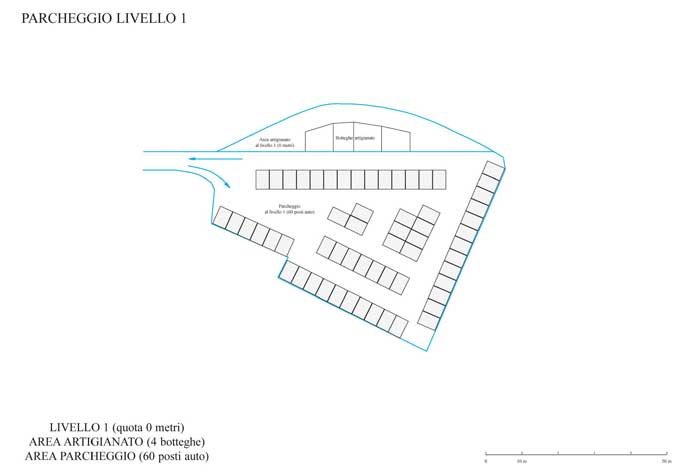

Nella figura seguente è riportato il livello 1 dei parcheggi e delle botteghe dell’artigianato.

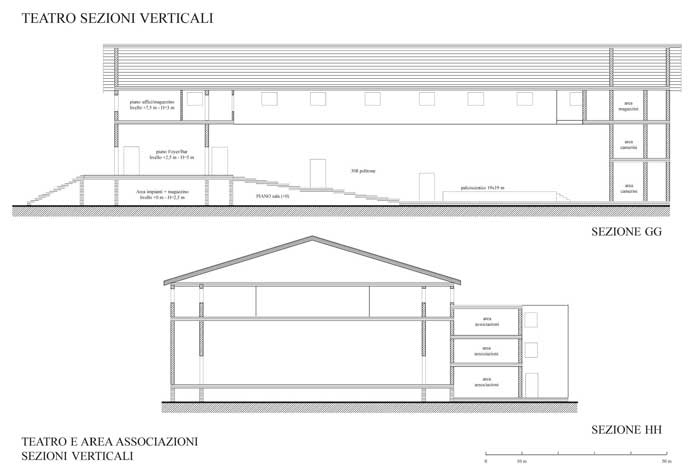

Ora proponiamo, con tre tavole, il progetto degli edifici del Teatro e degli spazi associativi.

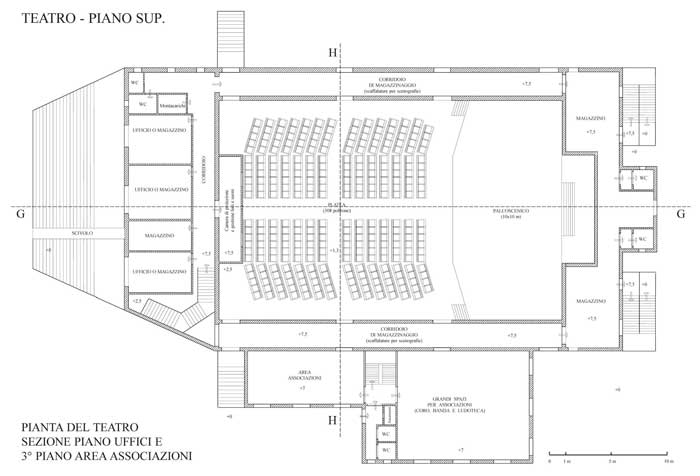

In questa prima tavola si può vedere una pianta degli edifici sezionati nella parte superiore.
Per il Teatro si evidenzia il piano degli uffici, della camera di regia, delle aree per l’immagazinamento e di quelle dei servizi di scena.
